Suyandi Sinaga: Membuat Etiket Gambar Teknik Mesin dengan Menggunakan Inventor

Berikut ini langkah-langkah membuat etiket/ kepala gambar untuk gambar teknik dengan menggunakan software/ perangkat Autodesk Inventor

1. Jalankan Aplikasi Autodesk Inventor > New > Template > Drawing > Standar.idw > Tombol Create

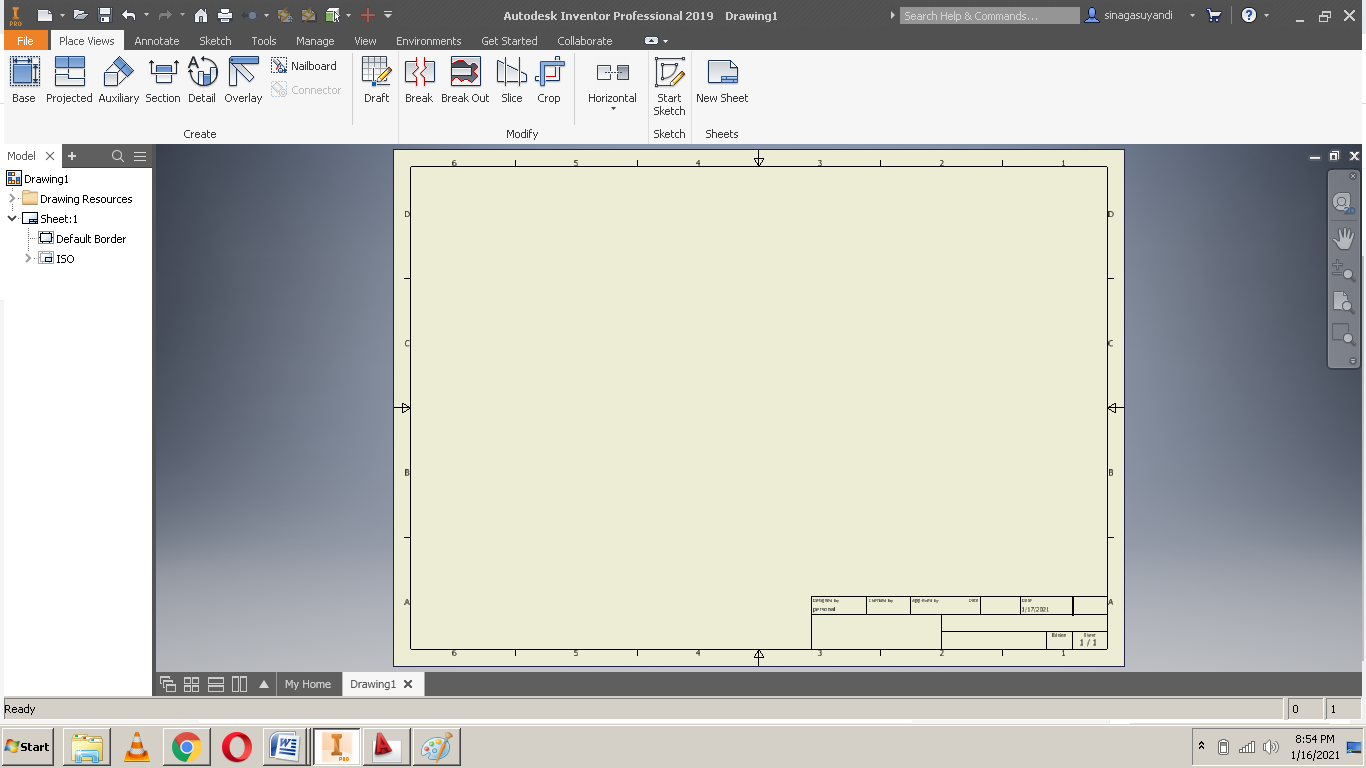

2. Secara default inventor menyediakan etiket seperti di bawah ini dengan ukuran kertas A3.

Pada kesempatan ini kita akan membuat etiket di kertas ukuran A4. Maka langkah-langkah yang harus kita lakukan adalah sebagai berikut:

Pada browser bar pilih sheet 1> klik kanan > size A4 > Orientatioon Potrait > Tombol OK

Hasilnya seperti tampak pada gambar di bawah ini

3. Hapus default border dan etiket yang disediakan oleh inventor (karena tidak sesuai dengan ketentuan yang sudah kita pelajari sebelumnya) dengan cara :

Pada Browser bar Klik kanan default border Sheet 1 > delete . .... Klik kanan ISO > delete

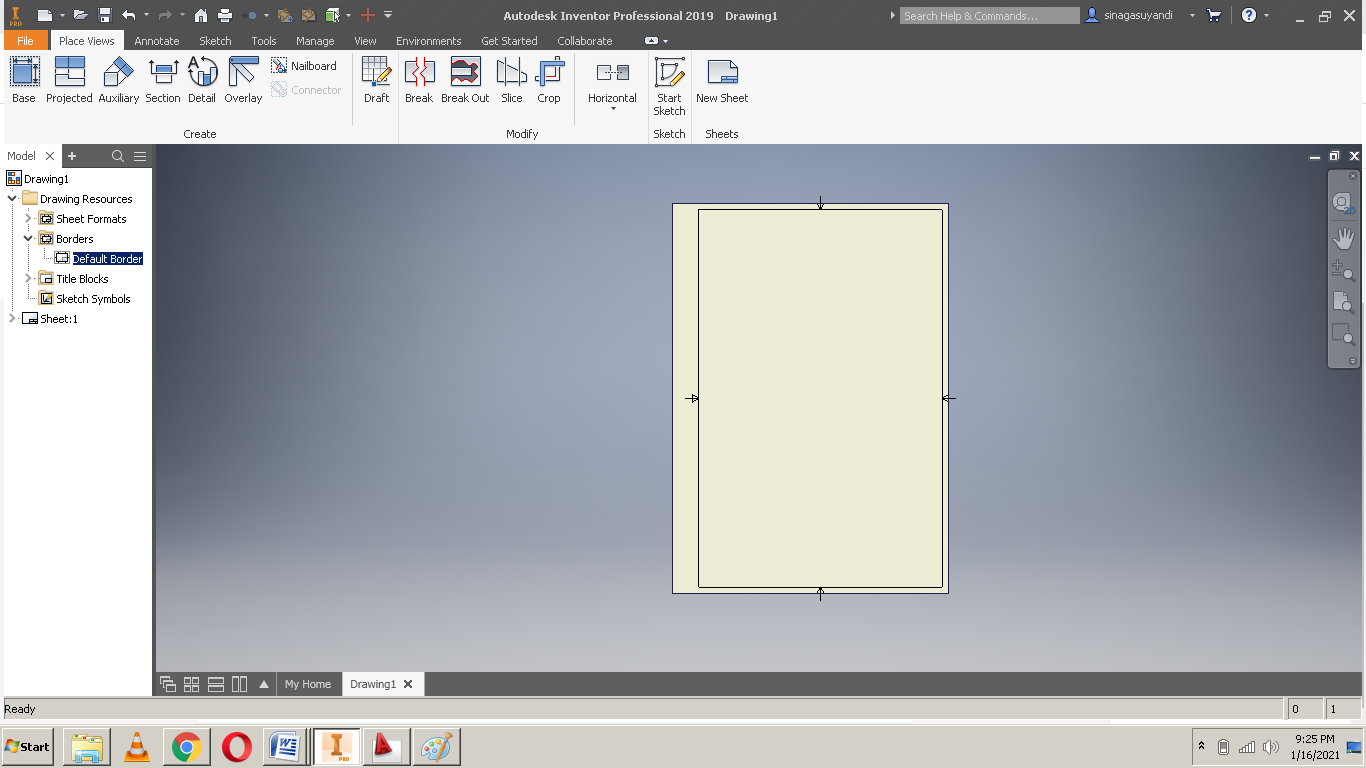

4. Memasukkan Border yang baru:

Klik tombol expand drawing resourse > klik kanan default border > Insert Drawing Border > klik tombol expand kotak dialog > masukkan angka sheet margin Top 5 Right 5 Bottom 5 Left 20 > OK
